数据中心液冷CDU配套的板式换热器 ~ 钎焊板式换热器
Plate heat exchanger for data center liquid cooling CDU~Brazed Plate Heat Exchanger

CDU（Coolant Distribution Unit，冷却液分配单元）是数据中心液冷系统的核心枢纽，而板式换热器（BPHE） 则是 CDU 中实现冷热隔离与热量传递的心脏部件。它负责将服务器侧（二次侧）的热量高效传递给机房冷源侧（一次侧，如冷却塔、冷水机组），同时严格隔离两个回路的介质，保障系统安全。

一、核心作用与工作原理

热量交换：二次侧（服务器回路）的高温冷却液（约 30~35℃）与一次侧（冷源回路）的低温冷却水（约 18~22℃）在板片两侧逆流流动，通过超薄金属板片实现高效热传导。
介质隔离：物理分隔二次侧（通常为乙二醇水溶液或氟化液）与一次侧（市政水 / 冷却水），防止交叉污染与泄漏风险。
稳定控温：保障输出至服务器的冷却液温度波动极小（通常≤±0.5℃），确保 IT 设备稳定运行。

二、主流类型：钎焊式（BHE）

数据中心 CDU 几乎清一色采用钎焊板式换热器，而非可拆垫片式。
结构：由多张0.3~0.5mm 超薄不锈钢板片通过真空镍基钎焊工艺永久密封成型。

高效紧凑：换热系数 K 值高达 5000~8000 W/(m2·K)，体积仅为传统壳管式的 1/3。
高可靠性：无垫片、无螺栓，零泄漏（氦检漏标准 ≤ 1×10?? Pa?m3/s），适配 7×24 小时不间断运行。
耐压耐温：标准设计压力 16~30 bar，工作温度 5~95℃，抗水锤与热冲击。

三、核心技术参数与选型要求

1. 性能指标
换热量 (Q)：根据 IT 负载计算，通常为 IT 功率 × 1.1~1.3（安全余量）。单台 CDU 常见范围 100kW~2MW。
传热系数 (K)：水 - 水工况 ≥ 5000 W/(m2·K)。
压降 (ΔP)：关键约束。二次侧（服务器侧）≤ 30~50 kPa；一次侧（冷源侧）≤ 80 kPa。压降过大会大幅增加泵耗。
对数平均温差 (LMTD)：满负荷时 ≤ 3℃，保证换热充分。

2. 材料要求
板片：主流为 316L 不锈钢（耐腐蚀，适配乙二醇）；高氯或海水环境用 钛合金 (Ti)。
钎料：镍基钎料，环保无腐蚀，确保长期强度。
表面处理：电解抛光 (Ra ≤ 0.4μm)，减少污垢附着，提升自清洁能力。

3. 接口与尺寸
连接方式：法兰、螺纹、焊接（CDU 内常用焊接或法兰，确保可靠）。
口径：DN50 ~ DN200，根据流量匹配（经济流速 1.5~2.5 m/s）。

丹佛斯 (Danfoss, 丹麦)
型号：XBE, DB series
特点：高精度温控 (±0.5℃)，兼容新型冷却液。

五、选型与应用要点

必须双回路隔离：严禁一次侧与二次侧介质互通，防止服务器冷却回路被污染。
冗余设计：大型 CDU 常采用 N+1 板换冗余，确保单点故障不宕机。
预留污垢余量：换热面积计算需 +15~20% 余量，应对长期运行后的轻微结垢。
匹配工质：确认兼容 乙二醇水溶液 (EG) 或 电子氟化液。

CDU 板式换热器是液冷数据中心实现 高效、安全、稳定 运行的基石。选型核心在于：钎焊结构、316L 材质、低压降、高 K 值、零泄漏。在高密度 AI 智算中心的趋势下，其性能直接决定了数据中心的 PUE 值 与 可靠性。

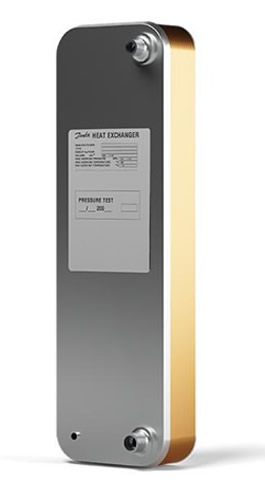

丹佛斯Danfoss钎焊板式换热器（BPHE） 是制冷、暖通空调（HVAC）、热泵及工业换热领域的主流高端产品，以高效、紧凑、耐高压、长寿命著称，是液冷数据中心、制冷机组、区域供暖的常用选择Danfoss。

一、核心技术与优势

结构原理
由多张AISI 316L 不锈钢板片通过铜（Cu）或镍（Ni） 真空钎焊而成，无胶垫、无框架，全密封结构assets.danfoss.com。
板片采用鱼骨（Fishbone） 或微板（Micro Plate?） 波纹，湍流强、换热系数极高Danfoss。
关键性能assets.danfoss.com
设计压力：标准 30 bar，高压型可达 45 bar
设计温度：-196°C ~ +200°C（超低温至高温工况）
材质：316L 板片 + 铜钎焊（标准）/ 镍钎焊（B4 系列，耐腐更强）
优势：体积小（为壳管式的 1/5）、重量轻、污垢系数低、无泄漏、寿命长
两大核心技术Danfoss
鱼骨板（通用型）：压降低、耐杂质，适合液 - 液、高粘度、制冷 / 空调
微板?（Micro Plate?）：极致高效、冷媒充注量少，适合热泵、CO?跨临界、数据中心液冷

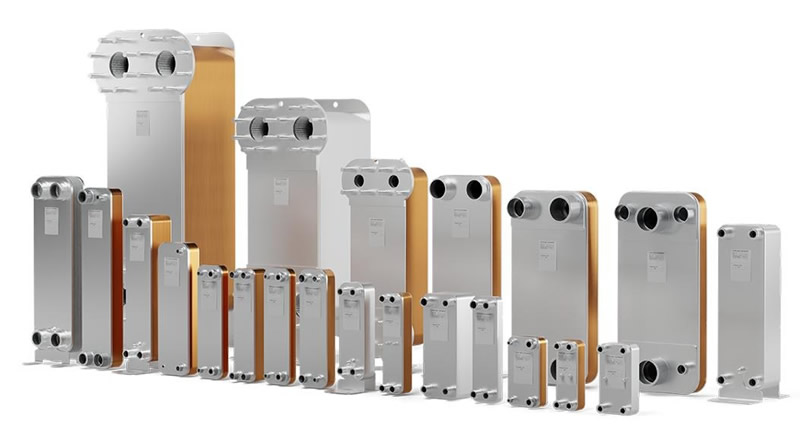

二、主流型号系列（2026）

B3 系列（铜钎焊，通用制冷）
型号如 B3-027、B3-052、B3-095、B3-113、B3-152
冷量：3.5–210kW（R22 蒸发器）
适用：冷水机、热泵、经济器、过冷器。

B4 系列（镍钎焊，耐腐蚀）
适用：海水、盐水、恶劣腐蚀工况。
SL 系列（液 - 液，区域能源）
SL140/SL222/SL333：大流量、水 - 水换热、集中供暖 / 制冷Digital Design Center。

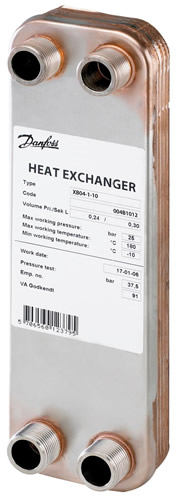

XB 系列（ district heating）
XB04/XB24/XB51/XB70：楼宇换热站、生活热水Digital Design Center。
H 系列（微板?，高效 / CO?）
H48T、H49：超高效、适合数据中心液冷、CO?热泵、余热回收Danfoss。

三、典型应用（液冷 / 制冷 / 数据中心）

数据中心液冷
冷板式 / 浸没式冷却、CDU（冷却分配单元）、氟泵 / 水冷散热
选型：B3-HQ、H48T（高压、小温差、低泄漏）
制冷与空调
蒸发器 / 冷凝器、冷水机、精密空调
选型：B3 系列（R134a/R410A/R290）
热泵与余热回收
空气源 / 水源热泵、工业废热回收
选型：微板? H 系列、SL 系列
四、型号命名规则（以 B3 为例）
B3-052-54-3.0-HQassets.danfoss.com
B3：铜钎焊平台
052：板片尺寸（单片面积约 0.52m2）
54：板片数量
3.0：设计压力 3.0MPa（30bar）
HQ：H 通道（高效相变）、Q 分配器
五、与国产对比（选型参考）
丹佛斯：效率高 5–15%、耐压 30–45bar、316L + 铜 / 镍钎焊、寿命 10–15 年

丹佛斯 BPHE 是高压、高效、长寿命场景的标杆选择，尤其适合数据中心液冷、精密制冷、工业余热回收等对稳定性要求极高的场合。
