Danfoss CoolTrain 数据手册

发布时间： 2026.02

版权所有： Danfoss | Climate Solutions

产品描述

CoolTrain 是一款面向数据中心液冷应用的 预组装先进软管解决方案 ，搭载 压力无关型流量控制阀（ PICV ） ，可实现高效能量传输并降低泵送能耗。

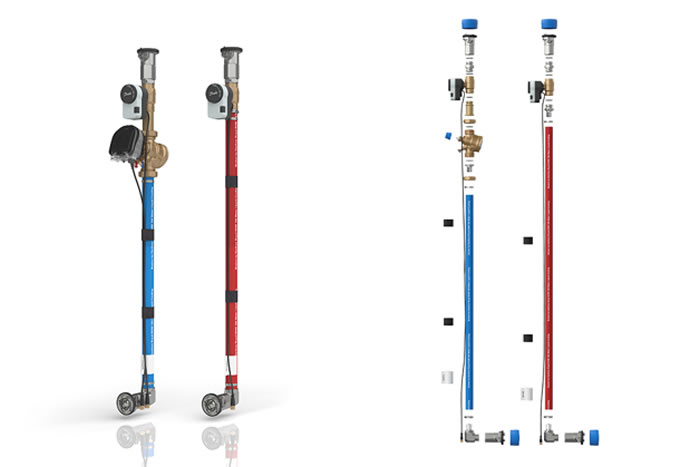

该系统将建筑供回水集管（工艺水回路 - TCS ）与单机柜相连，供水管路采用蓝色软管标识，回水管路采用红色软管标识。

丹佛斯 CoolTrain 在供水管路集成 ABQM 阀 ，在回水管路集成 AMZ 电动隔离阀 ，构成紧凑高效的连接组件。该设计在变流量直冷芯片散热场景中优化水力平衡，由 ABQM 压力无关型控制阀精准调节。

产品具备安装便捷、安全可靠的特性，配备可互锁 FD83 接头与远程监控功能，为现代数据中心提供高可靠性与高能效的液冷连接方案。

产品特性与优势

便捷安装

• 预组装设计，快速部署
• 支持 FD83 快速接头连接

可靠品质

• 出厂压力测试，保障可靠性
• 流量性能验证
• 无滴漏连接，杜绝泄漏
• 清洁等级符合 ISO4406 标准

数字连接与遥测

• NovoCon 执行器支持 Modbus RTU 、 BACnet MS/TP 协议
• 可选配 NovoCon Energy 温度传感器
• 支持远程调试与预设
• 实时流量与能耗数据采集

安全功能

• 互锁式接头，提升使用安全性
• 电动隔离球阀，实现快速关断
• 通过 NovoCon S 实现报警与故障提醒

能效表现

• 真正压力无关设计， 100% 控制权限，优化控制性能
• 支持最大流量可调或变流量运行

应用场景

CoolTrain 单元安装于 工艺水回路（ TCS ）与数据机柜 之间，适用于 直冷芯片 与 后门散热 两种机柜类型。

根据散热容量需求，单台数据机柜可连接多套 CoolTrain 单元。

通过将供回水执行器接入控制器，可实现数据机柜水路 远程关断 。

压力无关型控制阀（ ABQM ）调节机柜所需流量，维持系统水力平衡。该压力无关设计确保单台机柜精准动态控制，不受 TCS 回路压力波动影响。

产品系列规格

表格

技术参数

通用技术数据

• 额定流量 Qnom （ 100% ）： 83 LPM / 22 GPM
• 连接方式： DN25 互锁接头，可选配旋转适配器
• 可选长度： 82/118/138/158 英寸（ 2/3/3.5/4 米），支持定制
• ABQM 设定范围： 10–100%
• 工作压力： 70–520 kPa / 10–75 psi
• 最小压差： 90 kPa / 13 psi （ 3.5 米长度适用）
• 最大工作压力： 10 bar / 145 psi
• 关断泄漏率： ISO5208 A 级（无泄漏）
• 隔离阀（ AMZ ）：常开
• PICV （ ABQM ）： 100% （出厂设定）
• 接头（ FD83 ）：常闭（出厂设定）
• 出厂充液：软管预装 DowFrost LC25 冷却液
• 介质： 25% 丙二醇基冷却液，含工业缓蚀剂，等效 DowFrost LC
• 工作温度： 15–65 °C / 59–149 °F
• 清洁标准： ISO4406 19/18/17 （ >4/6/14 微米）
• PICV 阀： ABQM DN32 HF
• 机柜 / TCS 连接：双互锁接头（ FD83 1 英寸）
• 软管型号： EHW194 1 英寸

隔离阀执行器（ AMZ112 DN25 ）

• 供电： DC 24V ±10%/15%
• 功耗：额定 2.5VA ，最大 3VA
• 运行速度： 28 秒 / 90°
• 控制类型：三点控制
• 旋转角度： 90°
• 辅助开关： SPDT ，不可调，关位前 10°±5° 触发
• 辅助开关最大负载：供水 1.5A 30VDC ；回水 2A 30VDC
• 线缆： 5 米 PVC ，配 M12 接头
• 防护等级： EN 607301 III 类； IP52/NEMA2
• 认证：低电压指令 2006/95/EC ； EMC 指令 2004/10/EC ； RoHS II 2011/65/E ； EN 607301/214 ； UL607301 ； CAN/CSA E607301 等

PICV 执行器选项

1. NovoCon S

• 型号代码： 003Z8504
• 速度： 3/6/12/24 s/mm
• 供电： 24V AC/DC
• 控制信号： 010V 、 210V 、 020mA 、 420mA
• 通信协议： BACnet MS/TP 、 Modbus RTU
• 防护： IP54 （倒装 IP40 ）
• 认证： 2014/30/EU 、 EN 6100063/61 、 RoHS II

2. AME 120 NLX1

• 型号代码： 082H5004
• 供电： 24V AC
• 速度： 10 s/mm （ 60Hz ） /12 s/mm （ 50Hz ）
• 控制信号： 010V 、 020mA
• 反馈：模拟量 / 位置反馈
• 防护： Type 1 、 IP42
• 认证： UL 、 CSA 、 CE

附件（ NovoCon 线缆）

表格

注：执行器不含线缆，需单独订购；阻燃等级线缆请咨询丹佛斯。

如需 Pt1000 温度传感器，可选用 ESMT 、 ESM10 、 ESM11 、 ESMB12 、 ESMC 、 ESMU 系列，型号 187F3418 。

材料说明

接触介质材料

• 不锈钢： AISI301/AISI316L/AISI304
• 其他金属：镀铬黄铜、镀镍黄铜、 DZR 黄铜（ CW602N ）
• 塑料： PPS/PPSU/PA/PTFE
• 橡胶： EPDM/EPR
• 其他：黄铜（ CW617N/CW614N ，非直接流道）

装配使用少量润滑脂与机油；材料化学兼容性通过 ASTM1384 测试，适配 PG25 。

安装说明

CoolTrain 适用于 室内安装 。

安装前：移除两端接头防尘帽；产品出厂预装 PG25 且接头常闭。

安装时：将接头连接至 TCS 回路与数据机柜；安装前确保系统充分冲洗与排气。

固定安装后，方可打开接头。

流量预设

无需专用工具即可调整计算流量，支持数字执行器或手动调节。

ABQM 出厂设定为 100% ，调节步骤：

1. 移除蓝色保护盖或已装执行器
2. 旋转指针（顺时针减小）至目标设定值

流量设定对照表

表格

招标技术规范

范围

TCS 回路至机柜软管组件需集成 压力无关型控制阀（ PICV ） ，实现流量控制。

1. 软管组件要求

• 预组装，含供 / 回两路管路
• 颜色：供水蓝色、回水红色
• 软管材质：过氧化物固化无锌合成 EPDM 橡胶，双层纺织增强
• 连接： TCS 与机柜端采用相同互锁接头
• 接头安全：双互锁设计，仅可通过锁销与手柄拆卸
• 介质兼容：适配 PG25
• 阀门执行器：供水侧配 PICV ；每路配电动全通径球阀，三点控制， 90° 旋转 < 30 秒，带位置指示与手动 override
• 测试清洁：出厂试压、 ISO4406 清洁、配防尘帽

2. PICV 要求

• 自动限流功能
• 自力式 / 膜片驱动
• 调节精度： <1% 设定流量
• 控制权限： 100%
• 线性特性（执行器可改为等百分比）
• 流量刻度：百分比
• 控制比： 1:1000
• 带测试口，用于泵优化与流量测量
• 支持远程设定：模拟量、 ModBus 、 BACnet
