快插接头O形圈密封的可靠性是五个变量的工程乘积：压缩率、填充率、表面粗糙度、配合间隙、材料回弹保持率。任何一个为零，密封即为零。你选的密封圈能保证不泄露嘛?

1 密封原理与结构
答案取决于五个变量。任何一个没被量化，泄露就是时间问题，不是概率问题。快插接头（quick-connect fitting）的密封由阴接头内壁环形沟槽中的 O 形圈与阳接头外圆柱面之间的径向过盈配合实现。O 形圈截面被压缩后产生接触应力，当接触应力大于介质压力时，密封成立。

O 形圈径向密封有一个区别于平垫片的关键优势：自紧效应（self-energizing），介质压力作用在 O 形圈未受压侧，将其推向低压侧的配合间隙，进一步增大密封面接触应力。这是 O 形圈能承受远大于初始接触应力的介质压力的原因。但如果配合间隙过大，O 形圈会被挤出而非被压缩，自紧效应反而成为挤出失效的驱动力。

密封成立的基本准则：

σ_c = E_eff · ε > P_fluid

变量定义：

σ_c — 密封面接触应力(MPa)，O 形圈被压缩后在两个密封界面上产生的法向压应力。E_eff — O 形圈材料等效弹性模量 (MPa)，与硬度相关，70 Shore A 的 EPDM 约 5~8 MPa。ε — 截面径向压缩率 (%)，ε = (d2 - h_groove) / d2 × 100%，快插接头取 12%~18%。P_fluid — 介质压力 (MPa)，快插接头液冷系统通常 0.1~0.3 MPa。

密封失效的本质是σ_c < P_fluid，即接触应力撑不住介质压力。σ_c 的来源是 O 形圈的回弹力，当材料发生压缩永久变形（CS），E_eff 等效下降，σ_c 随之衰减。

当密封面存在微观间隙时，泄露率用平行间隙层流模型近似：

Q ∝ h3 · ΔP · π · D / (12 · μ · L)

变量定义：

h — 等效间隙高度(μm)，由密封面粗糙度和接触应力共同决定。粗糙度一定时，h ∝ 1/σ_c。ΔP — 密封面两侧压差(MPa)。D — 密封直径(mm)，O 形圈内径或外径，取决于密封面位置。μ — 介质动力粘度(Pa·s)，50% 乙二醇水溶液在 25 °C 下约 3~4 mPa·s。L — 密封接触宽度(mm)，O 形圈压缩后与密封面的接触弧长。

该公式给出了一条清晰的物理链：压缩率↓ → σ_c ↓ → h ↑ → Q ↑（立方关系）。O 形圈压缩永久变形（CS）增大时，每一步都在朝泄露方向走。这是 CS 衰减导致泄露的完整物理链条。

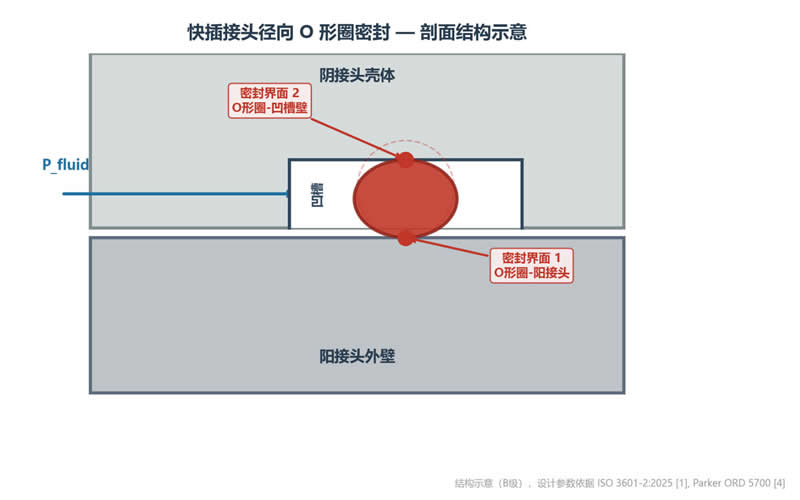

快插接头密封结构的关键设计要素如图 1。

图1注：结构示意（B 级），设计参数依据 ISO 3601-2:2025 和 Parker ORD 5700

2 泄露的五个物理原因
根据快插接头的使用工况和失效统计，泄露原因按发生率排序如下。

3 台架为什么合格，现场为什么漏

台架验证漏报的最常见原因是测试条件没有覆盖真实工况的叠加效应。单因素稳态测试在小样本下合格，多因素同时作用时密封失效。

结论：台架验证必须包含至少 3 个完整的-40 °C ~ 85 °C 温度循环+ 振动+ 多次插拔后的密封性测试。单点恒温保压测试不能代表快插接头的服役条件。

4 五个设计变量
以下参数在图纸上必须明确标注，不可留给装配端自行处理。

4.1 截面压缩率
压缩率 = (d2 - h_groove) / d2 × 100%，其中d2 为O 形圈截面直径，h_groove 为沟槽径向深度。快插接头的压缩率取12%~18%，低于静态密封的15%~30%，原因是需要平衡插拔力。压缩率越高，密封越可靠但插拔力越大。ISO 3601-2:2025 [1] 和 Parker ORD 5700 [4] 给出了不同工况下的推荐范围。

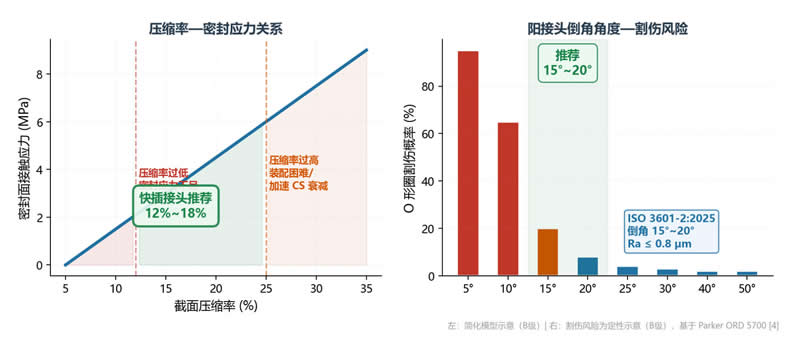

图2注：左图密封应力为简化模型（B 级），用于说明趋势；右图割伤风险为定性示意（B 级），基于 Parker ORD 5700 的装配建议。

4.2 沟槽填充率
沟槽填充率 = O 形圈截面积/ 沟槽截面积× 100%。ISO 3601-2:2025 要求 ≤ 85% [1]，为热膨胀和介质溶胀留出空间。填充率超过 90% 时，O 形圈在沟槽内没有膨胀余量，温度升高后挤压应力剧增，加速压缩永久变形。

4.3 表面粗糙度
阳接头密封面（O 形圈接触的外圆柱面）：Ra 0.4~0.8 μm。ISO 3601-2:2025 规定动态密封面 Ra 0.1~0.4 μm，快插接头介于静态和动态之间，0.4~0.8 μm 是合理区间[1]。沟槽底和沟槽侧面：Ra 1.6~3.2 μm。倒角表面：Ra ≤ 0.8 μm（ISO 3601-2 要求）。

4.4 配合间隙
阳接头外径与阴接头内径之间的直径间隙。ISO 3601-2:2025 给出了基于压力和O 形圈硬度的间隙上限[1]。对于快插接头的典型工况（P ≤ 3 bar, 70 Shore A）：间隙 ≤ 0.10 mm。高压（> 10 bar）或低硬度（< 70 Shore A）时，间隙必须进一步收紧或加装挡圈（back-up ring）[4]。

4.5 插入端倒角
阳接头插入端必须加工引导倒角：角度 15°~20°，长度 ≥ 1.5 d2 [1][4]。d2 = 2.62 mm 的 O 形圈，倒角长度至少4 mm。倒角表面粗糙度 Ra ≤ 0.8 μm，加工方向为纵向（平行于插入方向），不允许有横向刀痕。倒角是防止装配割伤的第一道物理防线。成本最低、效果最直接，也最常被遗漏。

5 EPDM 的材料特性与寿命
EPDM（三元乙丙橡胶）是快插接头水-乙二醇介质的首选材料。低温弹性优于NBR（TR10 约-45 °C vs NBR 的-25 °C），耐热水和冷却液、耐臭氧。但EPDM 不耐矿物油，接触油会急剧溶胀。

两个决定密封寿命的核心材料参数：

(1) 压缩永久变形 CS（Compression Set），按 ASTM D395 方法 B 测试。

70 °C × 22 h 条件下，优质 EPDM 的 CS ≤ 10%~15%；100 °C × 22 h 下约 20%~25%。CS 每增加 10%，密封接触应力大约下降 15%~20%。当 CS 达到 40% 时，多数密封规格的残余接触应力已低于最低密封阈值 [4]。EPDM 的 CS 随时间-温度累积的关系如图 2。

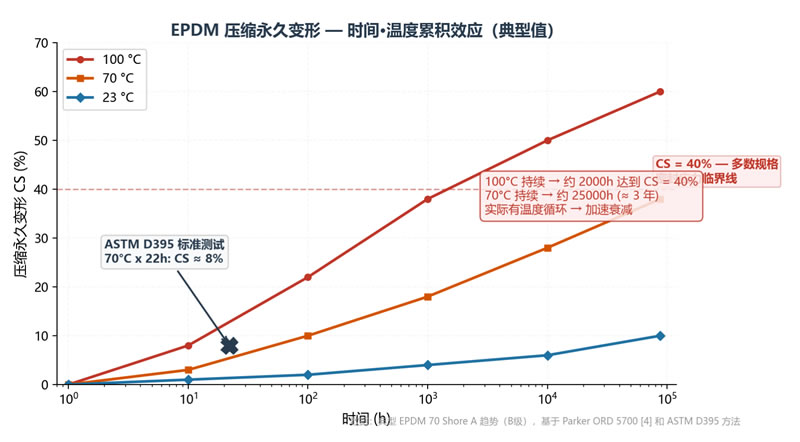

图3注：典型 EPDM 70 Shore A 趋势（B 级），趋势线基于 Parker ORD 5700 [4] 及 ASTM D395 标准试验方法。具体数值因配方差异显著，需从供应商获取批次实测数据。

(2) 低温回弹性。

EPDM 在 -40 °C 下硬度上升 10~15 Shore A，弹性模量增加 3~5 倍。O 形圈在此温度下的实际压缩回弹量只有室温的 40%~50%。冬季冷启动时发生泄露，往往不是 O 形圈永久损坏，是低温下暂时回弹不够，但多次冷启动循环会加速永久变形，最终从间歇漏变成持续漏。

选型建议：水-乙二醇（50/50）冷却液系统，EPDM 70 Shore A，CS（70 °C × 22 h）≤ 15%，TR10 ≤ -45 °C。不建议用 NBR。NBR 在热水中的老化速度远快于 EPDM。

6 设计端六条可执行原则
1. 沟槽尺寸、压缩率、间隙按 ISO 3601-2:2025 [1] 查表确定，不自己定。GB/T 3452.3 [3] 给出了等同的中文参考。

2. 阳接头插入端必须在图纸上标注倒角角度（15°~20°）、长度（≥ 1.5 d2）和表面粗糙度（Ra ≤ 0.8 μm）。这是防止 O 形圈装配割伤的第一道防线，成本为零。

3. 装配润滑剂写在工艺文件里，不写"适量"或"推荐使用润滑剂"。水-乙二醇系统用水溶性硅脂（如 Parker Super-O-Lube 或等效），油类系统用凡士林。润滑剂选错，O 形圈可能溶胀或收缩，直接改变压缩率。

4. O 形圈材料选型不只看耐温范围，供应商必须提供 CS（70 °C × 22 h）≤ 15% 的批次实测数据。没有 CS 数据的 EPDM 不能用于密封设计。

5. 台架验证必须包含至少 3 个完整的温度循环（-40 °C~85 °C）、振动工况（参照 SAE J2044 [2] 的振动测试条件）和至少 10 次插拔后的密封性测试。单点恒温保压测试不构成快插接头的验证。

6. 快插接头设计验证阶段做锁止机构一致性检查：装配后轴向拉脱力 ≥ 2 × 工作压力对应的轴向推力，批量生产时做首件 + 抽检。锁止不到位是造成 O 形圈压缩量不足的最常见原因。

7 结论
快插接头 O 形圈密封的可靠性是五个变量的工程乘积：压缩率、填充率、表面粗糙度、配合间隙、材料回弹保持率。任何一个为零，密封即为零。

现场漏而台架不漏，根因在于台架测试没有覆盖温度循环对材料回弹的衰减、多次插拔对密封面的损伤、振动对微动磨损的累积。加了这三项，90% 的漏报可以被台架捕获。

下次选 O 形圈，先问三件事：沟槽尺寸按 ISO 3601 查表了没？EPDM 的 CS（70 °C × 22 h）实测数据拿到没？阳接头倒角画在图纸上了没？这三件做对了，剩下的漏才是真正的疑难杂症。

参考资料

[1] ISO 3601-2:2025 Fluid power systems — O-rings — Part 2: Housing dimensions for general applications. 2025-11-26 发布. 涵盖沟槽尺寸、压缩率、间隙、表面粗糙度.

[2] SAE J2044_200209 Quick Connect Coupling Specification for Liquid Fuel and Vapor/Emissions Systems. SAE International.

[3] GB/T 3452.3-2005 液压气动用 O 形橡胶密封圈 沟槽尺寸. 等同采用 ISO 3601-2.

[4] Parker Hannifin ORD 5700 Parker O-Ring Handbook. 涵盖材料选型、压缩永久变形数据、倒角设计、装配润滑建议.

[5] ASTM D395-18 Standard Test Methods for Rubber Property — Compression Set. 压缩永久变形的标准试验方法（方法 B: 恒定挠度）. O 形圈 CS 数据的基础测试标准.
